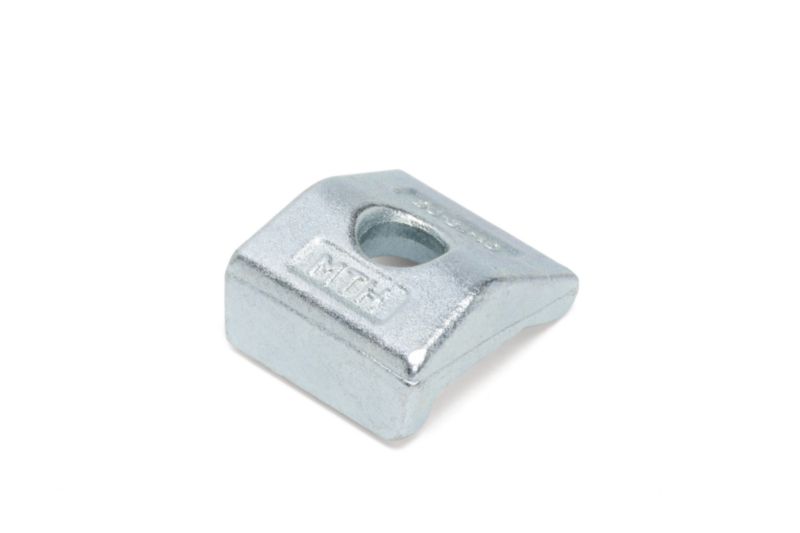

OBJEMKA NOSILNA-STDD-(ZN)-M20

(Toplotno obdelano jeklo C45 +N v skladu z DIN EN 10083-2).
intelisale.product.documents
Art.-Št.: 0485000038
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
Uporablja se za vzpostavitev povezave, ki prenaša silo, med križajočimi se podporami različnih oblik in dimenzij. Pri enakih širinah prirobnic je mogoča tudi povezava med prekrižanimi podporami.
Specifikacije izdelkov
* *
Primerno za vijake M20 || Nazivni premer 20 mm || M20
Premer odprtine 21 mm
Dolžina 71 mm
Širina 63 mm
Višina 38 mm
Dolžina nosu 29 mm
Razdalja od konca priključka do sredine vrtine 31 mm
Razpon višine vpenjanja 0 do 23 mm
Material Jeklo C45 || Jeklo C45 || Nelegirano jeklo, C45
Površina ZN || Pocinkano (galvanizirano), pasivirano || Pocinkano
Skladno z RoHS Da
Pogoji za zatezni trenutek Oglejte si odobritev
Zatezni moment za razred trdnosti 8.8 290 Nm
Zatezni moment za razred trdnosti 10.9 350 Nm
Opis tipa Standard
*
*
*
Uporablja se za vzpostavitev povezave, ki prenaša silo, med križajočimi se podporami različnih oblik in dimenzij. Pri enakih širinah prirobnic je mogoča tudi povezava med prekrižanimi podporami.
