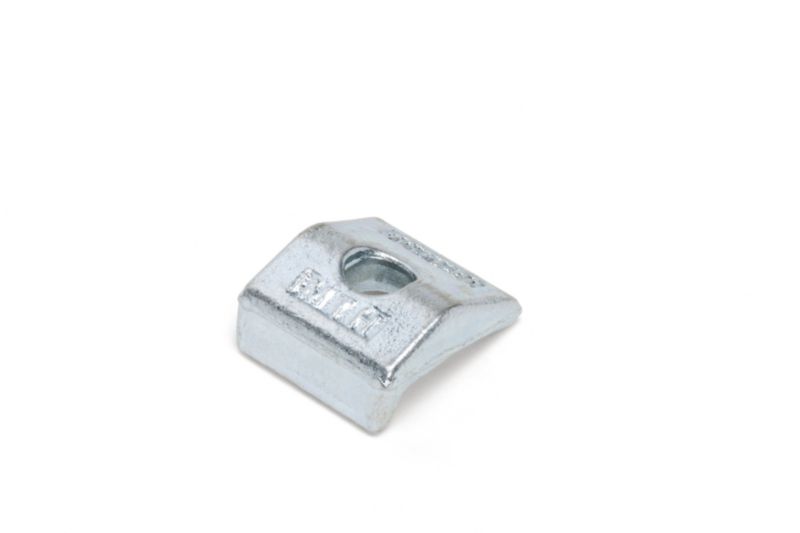

NOSILNA OBJEMNA KLEMA - 17X57X50MM (ZN)-M16

(Toplotno obdelano jeklo C45 +N v skladu z DIN EN 10083-2).
intelisale.product.documents
Art.-Št.: 0485000035
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
Uporablja se za vzpostavitev povezave, ki prenaša silo, med križajočimi se podporami različnih oblik in dimenzij. Pri enakih širinah prirobnic je mogoča tudi povezava med prekrižanimi podporami.
Specifikacije izdelkov
* *
Primerno za vijake M16 || Nazivni premer 16 mm || M16
Premer odprtine 17 mm
Dolžina 57 mm
Širina 50 mm
Višina 30 mm
Dolžina nosu 22 mm
Razdalja od konca priključka do sredine vrtine 25 mm
Razpon višine vpenjanja -7 do 17 mm
Material Jeklo C45 || Jeklo C45 || Nelegirano jeklo, C45
Površina ZN || Pocinkano (galvanizirano), pasivirano || Pocinkano
Skladno z RoHS Da
Pogoji za zatezni trenutek Oglejte si odobritev
Zatezni moment za razred trdnosti 8.8 160 Nm
Zatezni moment za razred trdnosti 10.9 160 Nm
Opis tipa Standard
*
*
*
Uporablja se za vzpostavitev povezave, ki prenaša silo, med križajočimi se podporami različnih oblik in dimenzij. Pri enakih širinah prirobnic je mogoča tudi povezava med prekrižanimi podporami.
Specifikacije izdelkov
Primerno za vijake M16 || Nazivni premer 16 mm || M16
Premer odprtine 17 mm
Dolžina 57 mm
Širina 50 mm
Višina 30 mm
Dolžina nosu 22 mm
Razdalja od konca priključka do sredine vrtine 25 mm
Razpon višine vpenjanja -7 do 17 mm
Material Jeklo C45 || Jeklo C45 || Nelegirano jeklo, C45
Površina ZN || Pocinkano (galvanizirano), pasivirano || Pocinkano
Skladno z RoHS Da
Pogoji za zatezni trenutek Oglejte si odobritev
Zatezni moment za razred trdnosti 8.8 160 Nm
Zatezni moment za razred trdnosti 10.9 160 Nm
Opis tipa Standard
