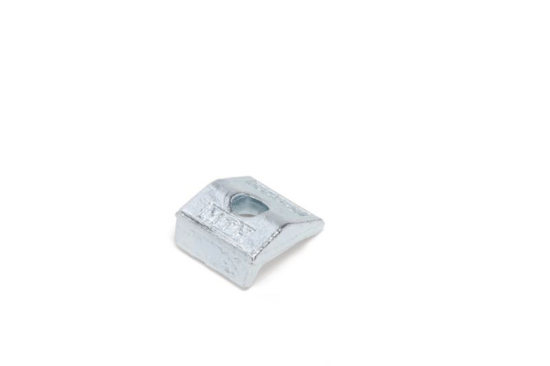

NOSILNA OBJEMNA KLEMA - 13X43X38MM (ZN)-M12

(Toplotno obdelano jeklo C45 +N v skladu z DIN EN 10083-2).
intelisale.product.documents
Art.-Št.: 0485000032
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
Uporablja se za vzpostavitev povezave, ki prenaša silo, med križajočimi se podporami različnih oblik in dimenzij. Pri enakih širinah prirobnic je mogoča tudi povezava med prekrižanimi podporami.
Specifikacije izdelkov
* *
Primerno za vijake M12 || Nazivni premer 12 mm || M12
Premer odprtine 13 mm
Dolžina 43 mm
Širina 38 mm
Višina 23 mm
Dolžina nosu 17 mm
Razdalja od konca priključka do sredine vrtine 19 mm
Razpon višine vpenjanja -6 do 14 mm
Material Jeklo C45 || Jeklo C45 || Nelegirano jeklo, C45
Površina ZN || Pocinkano (galvanizirano), pasivirano || Pocinkano
Skladno z RoHS Da
Pogoji za zatezni trenutek Oglejte si odobritev
Zatezni moment za razred trdnosti 8.8 75 Nm
Zatezni moment za razred trdnosti 10.9 85 Nm
Opis tipa Standard
*
*
*
Uporablja se za vzpostavitev povezave, ki prenaša silo, med križajočimi se podporami različnih oblik in dimenzij. Pri enakih širinah prirobnic je mogoča tudi povezava med prekrižanimi podporami.
