  • PODLOŽKA PRITRDILNA-(ZN)-M10

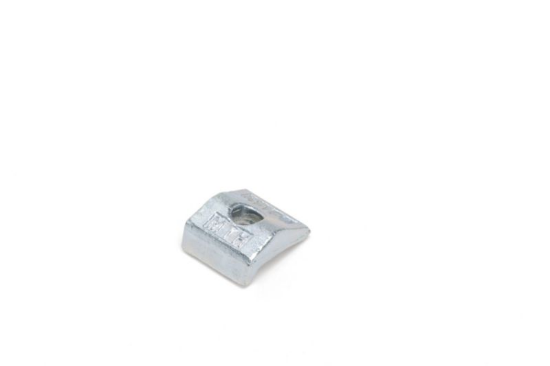

PODLOŽKA PRITRDILNA-(ZN)-M10

(Toplotno obdelano jeklo C45 +N v skladu z DIN EN 10083-2).
intelisale.product.documents
Art.-Št.: 0485000031
×
products.pickngo
products.pickngo.modaltitle ×
Hitra dostava
Brez stroškov pošiljanja
Uporablja se za vzpostavitev povezave, ki prenaša silo, med križajočimi se podporami različnih oblik in dimenzij. Pri enakih širinah prirobnic je mogoča tudi povezava med prekrižanimi podporami.
Specifikacije izdelkov
* *
Primerno za vijake M10 || Nazivni premer 10 mm || M10
Premer odprtine 11 mm
Dolžina 36 mm
Širina 32 mm
Višina 21 mm
Dolžina nosu 13 mm
Razdalja od konca priključka do sredine vrtine 16 mm
Razpon višine vpenjanja -6 do 10 mm
Material Jeklo C45 || Jeklo C45 || Nelegirano jeklo, C45
Površina ZN || Pocinkano (galvanizirano), pasivirano || Pocinkano
Skladno z RoHS Da
Pogoji za zatezni trenutek Oglejte si odobritev
Zatezni moment za razred trdnosti 8.8 40 Nm
Zatezni moment za razred trdnosti 10.9 60 Nm
Opis tipa Standard
*
*
*
