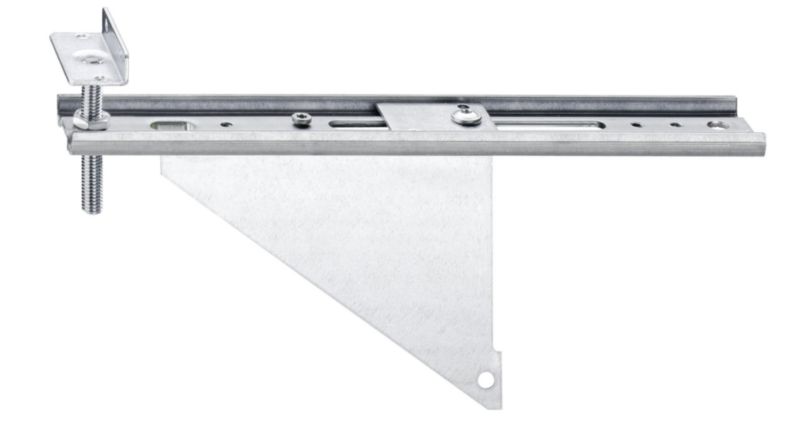

KOTNIK MONTAŽNI-JB-DK100-10-AW75-HVW-(A2K)

Konzola z nosilnim kotnikom AW za večje obremenitve
• Višina:
37,3 mm
• Širina:
10 mm
• Material:
Jeklo
• Površina:
Pocinkano.
intelisale.product.documents
Art.-Št.: 047973332
×
products.pickngo
products.pickngo.modaltitle ×
Vse različice
Hitra dostava
Brez stroškov pošiljanja
Nosilna konstrukcija:
Beton, apnenčasti pesek, porozni beton (velikoformatno) Z varnostnim vijakom Nastavljiva montaža oken v toplotno izoliranih stenskih konstrukcijah Nastavljiv sistem za montažo oken JB-D omogoča načrtovano montažo oken v skladu s smernicami RAL in varno odvajanje vseh prometnih obremenitev. Sistem je tridimenzionalno nastavljiv za enostavno izravnavo gradbenih toleranc. Montažna raven je prosto izbirna in se lahko prilagodi glede na izotermni potek.

Opozorilo



• Pri uporabi pritrdilnih elementov pri vseh konzolah in tirnicah upoštevajte njihove lastnosti in pogoje!
• Nosilnost konzol in tirnic je proizvajalec določil na podlagi preizkusnega poročila št. 10541805 IFT Rosenheim. Posamezni izračun vam ponuja vodič za montažo oken in vhodnih vrat.
Specifikacije izdelkov
* *
Opis tipa JB-DK100/10-AW75-W
Projekcija 100 mm
Največja sila obremenitve 1000 N
Dolžina 188 mm
Višina 37,3 mm
Širina 10 mm
Material Jeklo
Površina Pocinkano (galvanizirano), pasivirano
*
*
*
Nosilna konstrukcija:
Beton, apnenčasti pesek, porozni beton (velikoformatno) Z varnostnim vijakom Nastavljiva montaža oken v toplotno izoliranih stenskih konstrukcijah Nastavljiv sistem za montažo oken JB-D omogoča načrtovano montažo oken v skladu s smernicami RAL in varno odvajanje vseh prometnih obremenitev. Sistem je tridimenzionalno nastavljiv za enostavno izravnavo gradbenih toleranc. Montažna raven je prosto izbirna in se lahko prilagodi glede na izotermni potek.

Opozorilo



• Pri uporabi pritrdilnih elementov pri vseh konzolah in tirnicah upoštevajte njihove lastnosti in pogoje!
• Nosilnost konzol in tirnic je proizvajalec določil na podlagi preizkusnega poročila št. 10541805 IFT Rosenheim. Posamezni izračun vam ponuja vodič za montažo oken in vhodnih vrat.
Specifikacije izdelkov
Opis tipa JB-DK100/10-AW75-W
Projekcija 100 mm
Največja sila obremenitve 1000 N
Dolžina 188 mm
Višina 37,3 mm
Širina 10 mm
Material Jeklo
Površina Pocinkano (galvanizirano), pasivirano
